Struktur Dasar Komputer

1. STRUKTUR DAN FUNGSI KOMPUTER

Struktur komputer didefinisikan sebagai cara-cara dari tiap komponen saling terkait. Struktur sebuah komputer secara sederhana, dapat digambarkan dalam diagram blok.

Sedangkan fungsi komputer didefinisikan sebagai operasi masing-masing komponen sebagai bagian dari struktur.

Adapun fungsi dari masing-masing komponen dalam struktur di atas adalah sebagai berikut:

2. Perangkat Masukan (Input Device)

Berfungsi untuk menerima masukan (input) kemudian membacanya dan diteruskan ke Memory / penyimpanan. Dalam hubungan ini dikenal istilah perangkat masukan (input device) yaitu alat penerima dan pembaca masukan serta media masukan yaitu perantaranya. Berikut beberapa alat contoh unit masukan :

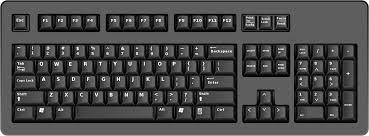

• Keyboard, merupakan peranti masukan yang terdiri dari kumpulan huruf, angka dan karakter khusus. Keyboard juga memberikan kemudahan bagi user untuk memberikan perintah yang diperlukan apabila menekan kombinasi antara karakter yang ada pada keyboard dengan tombol-tombol tertentu.

• Mouse, Peranti masukan dengan bentuk seperti tikus ini berfungsi untuk memindahkan pointer atau kursor secara cepat.

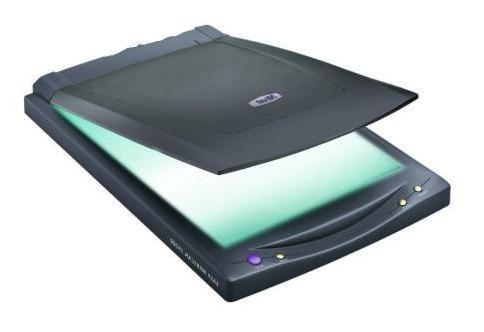

• Scanner, berfungsi untuk menyalin (copy) file atau dokumen baik berupa teks atau gambar menjadi teks atau gambar digital.

• Floopy Disk Drive, adalah alat untuk menulis, membaca data, dan merekam data.

• CD-ROM ( Compact Disc-Read Only Memory), adalah alat untuk membaca CD (Compact Disc) atau VCD (Video Compact Disk) pada komputer.

• CD-RW  (Compact Disk-Read and Write), yaitu alat sertupa CD-ROM namun selain  dapat membaca CD, dapat juga merekam data ke CD.

• DVD-ROM (Digital Video Disc-Read Only Memory) adalah alat untuk membaca CD, VCD, atau DVD pada komputer.

• DVD RW (Digital Video Disc-Read and Write), yaitu alat seperti DVD-ROM namun selain dapat membaca CD, VCD dan DVD, dapat juga merekam data pada keping DVD.

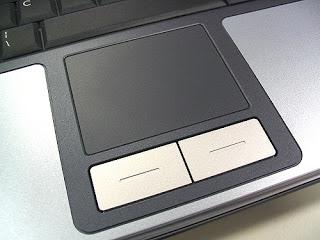

• Touchpad, biasanya terdapat pada notebook. Memiliki fungsi yang sama dengan mouse namun dalam penggunaannya hanya cukup dengan memberikan sentuhan jari.

• Joystick, merupakan alat yang biasa digunakan pada permainan (games) computer

• Light pen, yaitu pointer elektronik untuk memodifikasi dan mendesain gambar dengan screen (monitor).

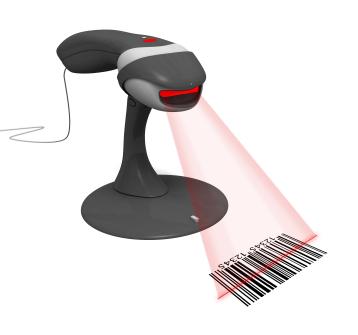

• Barcode, berfungsi untuk membaca suatu kode yang berbentuk kotak atau garis-garis vertikal tipis  dan tebal yang selanjutnya diterjemahkan dalam bentuk angka-angka. Biasanya kode barcode ini ditemukan pada kemasan makanan, minuman, buku, alat elektronik serta produk-produk. Biasanya barcode ini memudahkan kasir yang ada di toko swalayan atau departemen store untuk mengidentifikasi suatu barang yang dibeli.

• Kamera digital, merupakan kamera modern yang telah dimodifikasi sehingga tidakmemerlukan roll film. Kamera ini dapat langsung dihubungkan dengan komputer melalui kabel data, sehingga memudahkan user untuk mentransfer data baik berupa image (gambar) digital ataupun video.

• Voice input, adalah alat yang berfungsi merubah suara  sehingga terekam ke dalam komputer menjadi suara digital.

• Graphics pads, Merupakan suatu peranti yang dapat digunakan untuk menggambar suatu objek pada monitor.

3. Perangkat Keluaran (Output Device)

Berfungsi untuk menerima hasil pengolahan data dari CPU melalui memori. Seperti halnya pada unit masukan maka pada unit keluaran dikenal juga istilah peralatan keluaran (Output device) dan media keluaran (Output media).

Unit keluaran adalah alat untuk menampilkan hasil pengolahan yang dilakukan oleh CPU. Dalam teori kontrol, output dari suatu sistem adalah apa yang dapat diukur. Specifically, outputs are differentiated from states . Spesifik, output dibedakan dari negara.

Dalam rekayasa keluaran istilah dapat merujuk kepada:

1.      The power or work output of a machine. The power atau bekerja output dari mesin.

2.      An observable output, such as distance moved or velocity , of a mechanical system. Sebuah diamati keluaran, seperti jarak dipindahkan atau kecepatan, dari sistem mekanis.

Dalam interaksi manusia-komputer, output informasi yang dihasilkan oleh program komputer dan dirasakan oleh pengguna. The kinds of output the program produces, and the kinds of input the program accepts, define the user interface of the program. Jenis-jenis program menghasilkan keluaran, dan jenis-jenis input program menerima, menentukan antarmuka pengguna program. In this context, feedback and output are often used interchangeably. Dalam konteks ini, umpan balik dan keluaran sering digunakan secara bergantian. However, output tends to refer specifically to explicit output, something that is intentionally provided for the user, whereas feedback also encompasses byproducts of operation that happen to contain information (see low-key feedback ). Namun, output cenderung untuk merujuk pada output eksplisit, sesuatu yang sengaja disediakan untuk user, sedangkan produk sampingan umpan juga meliputi operasi yang terjadi pada berisi informasi (lihat kunci rendah umpan balik).

Dalam pengolahan informasi, output adalah proses transmisi informasi atau informasi yang ditransmisikan itu sendiri. The output of one process may well form the input for another information processor .Output dari satu proses mungkin membentuk masukan untuk lain prosesor informasi. Essentially, output is any data exiting a computer system. Pada dasarnya, output data keluar sistem komputer. This could be in the form of printed paper, audio, video. Ini bisa dalam bentuk kertas cetakan, audio, video. In the medical industry this might include CT scans or x-rays. Dalam industri medis ini mungkin termasuk CT scan atau x-ray. Typically in computing, data is entered through various forms (input) into a computer, the data is often manipulated, and then information is presented to a human (output). Biasanya dalam komputer, data yang dimasukkan melalui berbagai bentuk (input) ke dalam komputer, data sering dimanipulasi, dan kemudian informasi yang disajikan kepada manusia (output).

Berapa alat  unit keluaran, di antaranya sebagai berikut :

• Monitor

Monitor adalah alatr yang berfungsi menampilkan dua data atau informasi dalam bentuk teks atau grafik. Terdapat bermacam-macam jenis monitor. jenis yang paling terpopuler, yaitu Cathode Ray Tube (CRT) yang berbentuk tabung dan Flat Panel / Liquid Crystal Display (LCD) yang memiliki bentuk permukaan datar sehingga lebih praktis.

• Printer

Printer adalah alat untuk mencetak informasi yang dihasilkan oleh komputer.

• Speaker

Speaker adalah unit keluaran yang menghasilkan suara. pasang aplikasi pemutar lagu (misalnya winamp), kemudian dengarkan suara yang keluar dari Speaker komputer anda.

4. CENTRAL PROCESSING UNIT (CPU)

CPU adalah singkatan dari Central Processing Unit, yaitu perangkat keras komputer (harware) yang bertugas melaksanakan perintah dan mengolah data dari perangkat lunak. Sering disebut sebagai prosesor, atau otaknya komputer. CPU itu sendiri adalah komponen internal komputer. CPU bentuknya kecil dan persegi, berisi beberapa konektor logam pada bagian bawahnya untuk dimasukkan secara langsung ke soket CPU pada motherboard. Setiap motherboard hanya mendukung jenis tertentu dari CPU sehingga anda harus memeriksa spesifikasi motherboard sebelum mencoba untuk mengganti atau meng-upgrade CPU. Berbarengan dengan CPU umumnya juga dilekatkan heat sink dan kipas kecil yang terpasang langsung di atas CPU untuk membantu menjaga agar tidak terlalu panas.
Komponen CPU

CPU terdiri atas tiga komponen, yaitu:

1. Unit Kontrol (Control Unit)

Berfungsi untuk melaksanakan tugas pengawasan dan pengendalian seluruh sistem komputer. Ia berfungsi seperti pengatur rumah tangga komputer, memutuskan urutan operasi untuk seluruh sistem, membangkitkan dan mengendalikan sinyal-sinyal kontrol untuk menyesuaikan operasi-operasi dan arus data dari bus alamat (address bus) dan bus data (data bus), serta mengendalikan dan menafsirkan sinyal-sinyal kontrol pada bus kontrol (control bus) dari sistem komputer. Pengertian mengenai bus dapat dilihat di bagian bawah halaman ini. Control Unit juga bertugas mengatur dan mengendalikan semua peralatan yang ada pada sistem komputer. Control unit mengatur kapan alat input menerima data dan kapan data diolah serta kapan ditampilkan pada alat output. Control Unit mengartikan instruksi-instruksi dari program komputer, membawa data dari alat input ke main memory, mengambil data dari main memory untuk diolah. Bila ada instruksi untuk perhitungan aritmatika atau perbandingan logika, control unit mengirim instruksi tersebut ke aritmetic and logic unit. Hasil dari pengolahan data ini dibawa oleh control unit ke main memory lagi untuk disimpan.

Jadi tugas dari control unit adalah :

1.      mengatur dan mengendalikan alat-alat input dan output

2.      mengambil instruksi-instruksi dari main memory

3.      mengambil data dari main memory kalau diperlukan oleh proses

4.      mengirim instruksi ke aritmaetic and logic unit bila perhitungan aritmatik atau perbandingan logika serta mengawasi kerja aritmatik dan logika

5.      menyimpan hasil proses ke main memory

2. ALU (Arithmetical Logical Unit)

ALU merupakan bagian inti dari suatu sistem komputer. Arithmetic And Logic Unit (ALU) Tugas utama dari ALU adalah melakukan semua perhitungan aritmatik atau matematika yang terjadi sesuai dengan instruksi program. ALU melaukan operasi aritmatik dengan dasar pertambahan, sedang operasi aritmatik yang lainnya seperti pengurangan, perkalian dan pembagian dilakukan dengan dasar penjumlahan. Sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi aritmatik ini disebut adder.

Tugas lain ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program. Operasi logika meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu =, <>, <, >, <+, >=. ALU juga sering disebut mesin bahasa karena ALU terdiri dari dua bagian, yaitu unit aritmetika dan unit logika boolean yang masing-masing memiliki spesifikasi tugas tersendiri.

a.      Fungsi Aritmatika pada sebuah ALU

Ada banyak jenis angka yang berbeda dan untuk setiap jenis angka yang berbeda tersebut ada perbedaan cara untuk mewakili angka di dalam sistem computer.  Berbagai jenis data yang berbeda biasanya mencakup bilangan bulat, bilangan real, dan bilangan desimal berkode-biner. Pada umumnya, data digambarkan dalam notasi sign-magnitude, one’s complememnt atau two’s complement. Karena itu logika ALU untuk proses tertentu merupakan fungsi dari jenis angka yang sedang diproses dan bagaimana mereka direpresentasikan. Jika bilangan bulat digambarkan dalam notasi sign-magnitude, maka penambahan pertama-tama dikerjakan dengan memeriksa sign bit dan kemudian menambah atau mengurangi angka, tergantung pada magnitude relatifnya.

b.      Fungsi logika pada sebuah ALU

Dibandingkan fungsi aritmatika, fungsi logika pada ALU lebih sederhana. Untuk segala operasi logika yang ingin diterapkan, hanya perlu memuat sejumlah n gerbang logika tertentu untuk operasi tersebut (satu untuk setiap pasangan bit input). Kesederhanaan fungsi logika ini disebabkan oleh tidak adanya sinyal lateral carry-borrow seperti yang dibutuhkan pada fungsi aritmatika. Semua operasi logika secara ketat dijalankan pada posisi bit tunggal dengan tidak menggunakan informasi dari posisi bit sebelumnya atau pengiriman informasi apapun ke posisi bit berikutnya.

ALU dapat diset untuk menangani berapapun jumlah operasi-mikro logika.  Empat operasi logika dasar biasanya adalah AND, OR, NOR, dan XOR sedangkan operasi logika lainnya yang tidak tercakup secara eksplisit dapat diturunkan dari keempat operasi dasar ini. Tugas utama dari ALU adalah melakukan semua perhitungan aritmatika (matematika) yang terjadi sesuai dengan instruksi program. ALU melakukan semua operasi aritmatika dengan dasar penjumlahan sehingga sirkuit elektronik yang digunakan disebut adder. Kebanyakan operasi komputer dieksekusi dalam unit aritmatika dan logika pada prosesor. Perhatikanlah suatu contoh umum:

Misalkan dua bilangan yang  berada dalam memori ditambahkan. Bilanga tersebut dibawa  ke  prosesor  dan  penambahan  yang  sesungguhnya dilakukan oleh  ALU.  Jumlahtersebut kemudian disimpan dalam memori atau tetap dalam prosesor untuk segera digunakanOperasi aritmatika atau logika yang lain misalnya, perkalian, pembagian, atau perbandingan bilangan, diawali dengan membawa operan yang diperlukan ke prosesor, di mana operasi tersebut dilakukan oleh ALU. Pada saat operan dibawa ke prosesor, operan tersebut disimpan dalam elemen penyimpanan kecepatan tinggi yang disebut  register. Tiap  register dapat menyimpan satu word data. Waktu akses ke register lebih cepat daripada waktu akses ke unit cache tercepat hierarki memori.

Pada beberapa sistem komputer untuk memperingan dan membantu tugas ALU dari CPU ini diberi suatu peralatan tambahan yang disebut coprocessor sehingga khususnya proses perhitungan serta pelaksanaan pekerjaan pada umumnya menjadi lebih cepat. Pengertian mengenai coprocessor dapat dilihat di bagian bawah halaman ini.

3. Register

Register, berfungsi sebagai memori tempat penyimpanan data atau instruksi yang akan diproses. Data dari memori utama (RAM) diambil  kemudian ditempatkan di register, selanjutnya data dari registerlah yang diproses.

5. Unit Memori / Penyimpan (Memory / Storage unit)

Berfungsi untuk menampung data/program yang diterima dari unit masukan sebelum diolah oleh CPU dan juga menerima data setelah diolah oleh CPU yang selanjutnya diteruskan ke unit keluaran. Pada suatu sistem komputer terdapat dua macam memori, yang penamaannya tergantung pada apakah alat tersebut hanya dapat membaca atau dapat membaca dan menulis padanya. Bagian memori yang hanya dapat membaca tanpa bisa menulis padanya disebut ROM (Read Only Memory), sedangkan bagian memori yang dapat melaksanakan membaca dan menulis disebut RAM (Random Access Memory).

Memori dalam komputer dibagi dalam dua bagian yaitu :

1.      Memori Utama (Main Memory)

Merupakan elemen yang penting dari suatu komputer yang digunakan sebagai penyangga data dan instruksi program untuk digunakan oleh prosesor.

Fasilitas Penyimpanan Utama adalah :

• Operasinya secara keseluruhan bersifat elektronis, operasi sangat cepat dan handal.
• Data hampir bisa diakses secara sekaligus dari memori utama karena operasinya elektronis dan proksimitasnya mendekati prosesor
• Data harus ditransfer ke pntimpan utama sebelum dapat diproses oleh prosesor

Penyimpan utama digunakan untuk meyimpan semua data yang memrlukan pemrosessan guna mencapai kecepatan pemrosesan yang maksimum ini disebut memori jangka pendek.

Penyimpanan utama dapat menyimpan :

a.       instruksi yang menunggu dipatuhi

b.      instruksi yang saat itu sedang dipatuhi

c.       data yang saat itu sedang diproses

d.      data yang menunggu pemrosesan

e.       data yang sedang menunggu dikeluarkan (output)

Akses Random (direct access)

Proses menjemput data dari lokasi dalam penyimpanan utama dengan urutan acak dan lama waktu yang diperlukan tidak tergantung pada posisi dari lokasi tersebut .

Satuan Unit Data

1.      Word adalah lokasi dalam penyimpanan utama atau penyangga unit data. Pembagian word dapat berdasarkan Fixed Word-length computer (word machine) dan Variabel word – length computer. Pada Fixed Word-length computer (word machine) dimana satu word adalah satu lokasi dalam penyimpanan utama, yakni data ditransfer ke satu lokasi dalam penyimpanan utama setiap kali, word length adalah jumlah bit dalam setiap lokasi (word). Pada Variabel word – length computer satu word memiliki panjang satu lokasi atau beberapa lokasi dan di set (ditetapkan panjangnya) menurut panjang yang diperlukan pada setiap transfer data. Jenis word lengtha adalah byte dan character machine, dimana dalam byte setiap lokasi mempunyai 8 bit dan pada character machine setiap lokasi mempunyai panjang 16 bit.

2.      Byte adalah unit-unit yang lebih kecil dari word

Berikut contoh beberapa cara penyimpanan data pada bebrapa jenis komputer :

1.      Komputer 8 bit mikrokomputer

Mempunyai word length sebesar 8 bit untuk menyangga satu karakter ASCII, satu karakter BCD, satu karakter EBCDIC, atau dua nilai numeric BCD

2.      Komputer 16 bit

Satu lokasi penyimpanan dapat menyangga dua karakter dan mempuyai fasilitas untuk mengakses setengah bagian kanan dan bagian kiri dari setiap word secara terpisah guna menangani karakter secara terpisah.

3.      Komputer 32 bit

Mempunyai keragaman cara untuk mengakses semua atau sebagian dari setiap lokasi memori

Jenis memori semi konduktor

1.      RAM ( Random Access memory)

Digunakan sebagai memori baca tulis, artinya dapat diisi dan isinya dapat dibaca kembali

Ada 2 macam RAM :

-          SRAM (Static RAM); dapat tetap menyimpan data selama ada catu daya

-          DRAM (Dynamic RAAM); akan tetap menyimpan data jika data tersebut secara periodic ditulis kembali dalam sel memory yang bersangkutan 9di refresh)

Beberapa teknologi DRAM :

Teknologi	Keterangan
DRAM Konvensional	Merupakan DRM kuno dan tidak dipergunakan lagi dalam system komputer masa kini
Fast Page Mode (FPM) DRAM	Lebih cepat dari DRAM biasa, pemakaiannya tidak memerlukan kompatibilitas teknologi
Extended Data Out (EDO) DRAM	Lebih cepat dari FDM, biasanya dipakai pada Pentium dan beberapa system 486
Burst Extended Data Out (BEDO) RAM	Merupakan perbaikan dari EDO RAM, memungkinkan penggunaan bus dengan kecepatan yang lebih tnggi dari EDO
Synchronous DRAM (SDRAM)	Terikat pada pulsa detak system, mendukung penggunaan bus
RAMbus RAM (RDRAM)	Dikembangkan oleh intel sebagai system memori PC masa depan
Video RAM (VRAM)	Merupakan memori khusus yang digunaka untuk keperluan video monitor

2.      ROM (Read Only Memory)

Digunakan untuk menyimpan urutan instruksi tertentu yang sering digunakan sehingga lebih efisien jika selalu tersedia di memori. Contoh BIOS (Basic Input Output System)

Beberapa jenis ROM :

Jenis	Keterangan
ROM	Digunakan untuk program yang bersifat static (jarang berubah) dan diproduksi masal
Programmable ROM (PROM)	Dapat diprogram dengan menggunakan peralatan khusus dan dilakukan sekali. Pola datanya tersimpun digabungkan secara permanen ke dalam chip dengan menggunakan “mask”
Erasable PROM	Dapat diprogram beberapa kali dengan peralatan khusus. Jika ingin menghapus harus dikeluarkan dari komputer dengan sinar ultra violet.
Electrically Erasable PROM	Dapat diprogram dengan menggunakan perangkat lunak. Dihapus dengan pulsa tegangan listrik. Diguakan untuk menyimpan BIOS
Electrically Alterable ROM	Dapat dibaca, dihapus dan ditulisi kembali tanpa mengeluarkannya dari komputer. Proses penghapusan dan penulisannya kembali sangat lambat bila dibandingkan proses pembacaan yang disebut RMM (Read Mostly Memories)
Electrically Erasable ROM	Pada dasarnya sam dengan EAROM

Proses manufacturing dasar semi konduktor adalah :

a.       Teknologi Bipolar ; mini komputer dan mainframe komputer misal Schottly bipolar dan I2L (integrated injection logic)

b.      Teknologi MOS; mikrokomputer, misal PMOS, CMOS, SOS, VMOS, HMOS

3.      BUS

Data biasanya ditransfer antara penyimpanan utama dan prosesor melalui perangkat (bus) yang secara efektif berarti pengirim beberapa (banyak) bit data secara parallel.

MAIN

MEMORY

PROCESSOR

B U S

Penyimpanan utama yang dikoneksikan ke prosesor dengan bus.

• Data Bus

Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit data, maka jumlah saluran menentukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan. Sifatnya bidirectional, artinya CPU dapat membaca dan menirma data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.

• Address Bus

Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca.Address bus biasanya terdiri atas 16, 20, 24, atau 32 jalur paralel.

• Control Bus

Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. Terdiri atas 4 samapai 10 jalur paralel.

4.      Memory Cache

Area penyanggaan temporer untuk data yang sedang diakses berulang-ulang dan untuk lewat semua data serta instruksi.

MAIN

MMORY

PROCESSOR

CACHE

MEMORY

Penggunaan memori cache

2.      Memori Cadangan (backing Storage)

Disediakan untuk menyimpan program dan file yang besar yakni program-program dan file yang tidak sedang dioperasikan saat itu, namun akan ditensfer ke penyimpan utama ketika diperlukan.

Media Penyimpan Cadangan

1.      Unit Disk Magnetis – disk magnetis

Fasilitas unit disk tetap (fixed)

• Dapat menampung sejumlah disk yang tidak bisa dikeluarkan
• Mempunyai head baca tulis yang mungkin dilokasikan pada ujung/akhir (end) “arms” atau mungkin melayani setiap track.
• Mempunyai motor yang merotasikan drive tersebut pada kecepatan konstan yang tinggi

2.      Unit disket magnetis – disket magnetis (Floppy Disk)

Floppy Disk disebut disket media penyimpanan pada system mikrokomputer ukuran 8”, 5i/4”, 31/2”

Fasilitas unit Floppy Disk :

• unit sigle drive yang dapat menyangga disk tunggal
• setiap disk dimasukkan ke dalam celah sempit yang ada di depan disk drive yang mempunyai penutup
• head baca tulis digerakkan maju mundur disepanjang disk guna membaca data pada permukaan disk
• dapat berotasi pada kecepatan sekitar 360 rpm

Fasilitas Floppy Disk

• disklentur yang secara permanan disegel dalam selubung plastik protektif, terlkapisi secara tipis dan bersifat keras
• data disimpan dalam rack
• ukuran yang umum 8”, 5i/4”, 31/2”
• kapasitas penyimpanan berjangkauan 60.000 – 11/4 juta byte

Fungsi Floppy Disk ;

• media untuk menyimpan software
• media untuk tempat dikumpulkannya dan dimasukkannya data yang akan diteranfer atau diinput pada system lain
• sebagai media backup untuk harddisk kecil

3.      Unit Disk Optis – disk optis

Menggunakan laser untuk menulis atau membaca data

Ada 3 jenis pokok Disk Optis

• CD – ROM (Compact Disk Read Only Memory)

Dapat menyangga sekitar 55 MB data, kecepatan aksesnya cenderung lamban dari pada disk magnetis. Digunakan untuk menyediakan pekerjaan referensi, katalog, directory, ensiklopedia, softaware, deskripsi font, tampilan grafik dan suara.

• WORM (Write Once Read Memory)

Datanya dituliskan ke dalam disk dengan cara menanamkan pola permanen ke dalam permukaan disk tersebut dengan menggunakan sinar laser berkecepatan tinggi, bersifat exchangeable (dapat diubah). Mempunyai permukaan sebear 40.000 track yang masing-masing dibagi menjadi 25 sektor dan kapasitasnya sekitar 16 MBV. Penggunaan untuk system yang dirancang untuk mengarsip jumlah data yang besar dan ditempatlan secara on-line.

• EO (Erasable Optical)

Datanya dituliskan ke dalam disk dengan cara panas laser menyorot pada permukaan disk yang terbuat dari campuran logam. Kapasitas sekitar 650 MB.

6. Instruksi Kerja CPU

Saat sebuah program akan dieksekusi, maka isi program tersebut yang berada di dalam harddisk diambil dan di masukkan ke RAM. Control Unit membedakan instruksi dan data, instruksi ditempatkan ke Program-Storage sedangkan data ditempatkan di Working-Storage. Selanjutnya instruksi dan data tersebut di ambil oleh Control Unit di simpan di Register. Bila instruksi merupakan perhitungan logika atau aritmatika, maka ia dibawa ke ALU untuk diproses. Hasilnya akan ditampung di Accumulator. Control Unit akan mengambilnya dan membawanya kembali ke RAM yang kemudian di tampilkan hasilnya ke alat output.
